在前面的文章我们有了解到关于管道CCTV检测的相关知识，目前国内城市排水管道检测技术主要有：闭水检测、气压法和水压法检测、潜水员和潜望镜检测、激光检测、声纳检测、CCTV检测等。随着城市化进展加快，居住密集及用水量、排水量的不断增加，作为基础工程的城市排水设施养护、维修、疏通任务增多。问题管线在无法确认情况条件下，通常采取明挖施工维修以及恢复，工程造价高，环境影响大;引进先进的CCTV(Closed Circuit Televi-sion)管道内窥检测技术能够更直观地了解地下排水管道内部现状，避免人员井下作业风险，减小对道路交通的影响。CCTV检测技术是目前国际上用于管道状况检测先进和有效的手段，近两年，上海、广州、深圳等开始引进该检测系统，并取得非常好的效果。

　　一、排水管道CCTV检测技术及原理

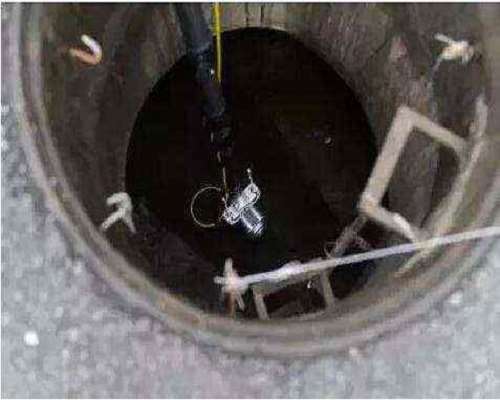

CCTV检测技术是目前国内外排水管道的重要检测方法，适用于管道详查、管道普查、管道验收、管道修复。基本设备包括摄像机、长度测量仪、灯光系统、电源控制设备、爬行器等[]。采用电视检测系统，通过摄像机对管道内部进行全程摄像检测，根据检测的影像数据，通过软件和人工对锈层、结垢、腐蚀、穿孔、裂纹等情况进行判读，有效地查明管道内部防腐质量、腐蚀状况及涌水管道、涌水点的准确位置，全面了解管道的现状[2]，确定管道缺陷类型，编写管道现状报告，并对排水管道运行质量及功能进行评价，为管道验收、维护等提供依据。CCTV检测设备凭借爬行器及灯光系统，完全由带遥控操纵杆的监视器控制，操作简单，移动方便。

　　二、排水管道CCTV检测技术工作技术规程

检测工作程序包括：首先收集相关资料并进行现场勘察，编制具体检测方案，然后移除淤泥和堵塞物后进行清洗，采用CCTV设备进行检测，采集图像资料、数据，最后出具检测评估报告。

　　三、排水管道CCTV检测技术影像判读

CCTV管道内窥检测的一项关键内容就是对影像数据信息的判读，具体包括确定管道内部缺陷种类、位置表述、等级和管道状态评估计算方法。国内将管道缺陷种类分为结构性缺陷和功能性缺陷，并按等级进行划分，其中结构性的代码主要与管道的物理状况、构造和损坏的严重性有关;功能性代码与排水系统的状况是否达到服务的标准和排水能力要求，以及潜在的堵塞和水密性有关[3]。标准缺陷代码以英文单词的第一个字母缩写而成，例如：纵向裂痕为CL(Crack longitudinal);横向裂痕为CC(Crack circumfer-ential);复合裂痕为CM(Cracks multiple);破裂为B(Broken);管道接头中度错位为JDM(Joint displaced medium)等[4]。用时钟表示该缺陷点在管道圆周上的分布，顺时针输入时钟编号。

　　四、排水管道CCTV检测技术应用建议

在工程验收时，排水管道CCTV检测不能取代闭水或闭气试验，在CCTV检测确认管道没问题的情况下，还需要配合闭水或闭气试验才能确认管道是否无渗漏情况;检测设备能够提供的只是评估管道状况的视频及图像依据，最终诊断管道状况还需综合考虑;如果地下水位低于管内底，那么管道普通的渗漏无法通过CCTV检测得知，需要预通水进行检测。有计划地对排水管道现状检查、评估、养护和修复，建立检测、评估、养护机制是发展的趋势。

以上就是圣科环保为大家整理的关于排水管道CCTV检测的方法及评估手段，然而排水管道CCTV检测受到多种因素的影响与制约：交通状况、排水管道的属性、排水管道中水流状况、管道中的淤积厚度、管道敷设时间、管道埋深、管材管径、管道的连接方式、水位高度等，在具体工程实施中应该多方考虑制定监测方案。
